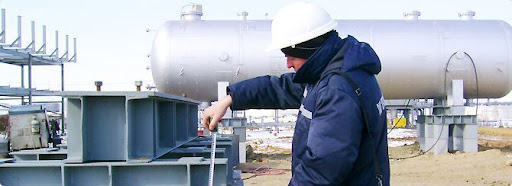

Экспертиза аммиакопроводов высокого давления

Безопасность АВД регламентируется комплексом строгих нормативных актов:

• Федеральные нормы и правила в области промышленной безопасности «Правила безопасности аммиачных холодильных установок». Ключевой документ, содержащий специальные разделы, посвященные трубопроводам высокого давления, включая требования к материалам, сварке, контролю и испытаниям.

• ФНП «Правила безопасности магистральных трубопроводов» (Приказ Ростехнадзора № 537 от 15.12.2020) — применяется для магистральных АВД.

• Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03) — в части общих требований к элементам, работающим под давлением.

• Порядок проведения экспертизы установлен ФНП «Правила проведения экспертизы промышленной безопасности».

Какие аммиакопроводы относятся к высокому давлению?

К АВД, как правило, относятся трубопроводы, работающие при давлениях, характерных для конденсации или перекачки жидкого аммиака:

• Нагнетательные трубопроводы от компрессорных агрегатов к конденсаторам.

• Линейные (магистральные) трубопроводы жидкого аммиака.

• Трубопроводы жидкого аммиака после конденсаторов и ресиверов.

• Давление в таких системах может превышать 1,6 МПа (16 кгс/см²) и достигать 2,5 МПа и более, в зависимости от температурного режима и назначения.

Виды экспертизы аммиакопроводов высокого давления

Для АВД экспертиза носит углубленный и расширенный характер:

1. Первичная экспертиза (перед вводом в эксплуатацию). Проводится с особым тщанием. Помимо стандартной проверки, обязательны:

   • Расширенный неразрушающий контроль (НК) сварных соединений (до 100% стыков радиографическим или ультразвуковым методом).

   • Анализ и проверка сертификатов на основные материалы (трубы, поковки, лист) с подтверждением их пригодности для работы с аммиаком при заданных параметрах (давление, температура).

   • Гидравлические испытания на давление, существенно превышающее рабочее.

2. Периодическая экспертиза. Плановая проверка проводится не реже чем раз в 10 лет, но для критичных участков и сварных швов интервал может быть сокращен на основании оценки риска коррозионного растрескивания (КРН).

3. Внеочередная экспертиза. Обязательна не только после аварий, но и:

   • После любых ремонтных сварочных работ на трубопроводе.

   • При изменении рабочего давления или температуры в сторону увеличения.

   • При появлении признаков вибрации или нерасчетных нагрузок.

Ключевые направления экспертизы аммиакопроводов высокого давления

Экспертиза АНО ЭПЦ «Топ эксперт» фокусируется на специфических рисках, присущих системам высокого давления с аммиаком:

1. Углубленная экспертиза материалов и сварных соединений (Критически важный раздел).

   • Валидация материалов: Тщательная проверка паспортов и сертификатов на сталь. Подтверждение, что марка стали разрешена правилами для работы с аммиаком при высоком давлении (например, стали, не склонные к хрупкому разрушению при низких температурах).

   • 100% контроль сварных швов: Проведение высокочувствительного ультразвукового (УЗК) или радиографического контроля всех без исключения сварных стыков, включая приварку штуцеров, отводов, опор. Цель — выявление любых внутренних дефектов (непровары, поры, трещины, шлаковые включения), которые под действием высокого давления и агрессивной среды могут стать очагом развития разрушения.

   • Контроль сварщиков: Проверка документов, подтверждающих квалификацию сварщиков для работы с аммиакопроводами высокого давления.

2. Детальная оценка риска коррозионного растрескивания под напряжением (КРН).

   • Анализ эксплуатационных условий, способствующих КРН: наличие кислорода, углекислого газа, примесей в аммиаке, величина остаточных и рабочих напряжений.

   • Визуальный и инструментальный (с помощью магнитопорошковой или капиллярной дефектоскопии) контроль зон концентрации напряжений: сварные швы, переходы толщин, места жесткого крепления, врезки.

   • Отбор проб аммиака для анализа на примеси.

3. Расчетно-аналитическая оценка прочности.

   • Проверочные расчеты на прочность и устойчивость трубопровода с учетом реальных толщин стенок (по данным толщинометрии), рабочих и испытательных давлений.

   • Анализ циклических нагрузок (гидроудары, пуски-остановки) и их влияния на усталостную прочность.

4. Экспертиза систем защиты, арматуры и компенсации.

   • Проверка предохранительных клапанов (ПК): расчет и подтверждение достаточной пропускной способности для данного участка АВД, давление настройки, состояние.

   • Контроль исправности запорной арматуры высокого давления (задвижки, вентили), ее типа и материала.

   • Оценка эффективности компенсаторов (сильфонных, линзовых) для снижения температурных напряжений.

   • Проверка систем аварийного отключения и блокировок.

5. Контроль монтажа и эксплуатационных нагрузок.

   • Проверка правильности крепления и опор трубопровода для предотвращения провисаний, вибрации, передачи нерасчетных нагрузок.

   • Контроль тепловой изоляции (для предотвращения конденсации влаги на холодных поверхностях и наружной коррозии).

Ответственность за эксплуатацию без экспертизы

Эксплуатация аммиакопровода высокого давления без положительного заключения ЭПБ является грубейшим нарушением. С учетом класса опасности, штрафы по ст. 9.1 КоАП РФ будут применены в максимальном размере. Любая авария на таком объекте с высокой вероятностью будет квалифицирована как преступление по статьям УК РФ об обращении с экологически опасными веществами.

Преимущества обращения в АНО ЭПЦ «Топ эксперт»

Заказывая экспертизу АВД у нас, вы получаете:

• Доступ к экспертам высшей квалификации, специализирующимся именно на сосудах и трубопроводах высокого давления с агрессивными средами.

• Проведение расширенного НК с применением современного оборудования и интерпретацию результатов опытными специалистами-дефектоскопистами.

• Не просто заключение о соответствии, а инженерно-расчетное обоснование безопасного остаточного ресурса и допустимых режимов работы.

• Рекомендации по усилению мониторинга, специальным методам диагностики (например, акустической эмиссии) и управлению риском КРН.

Экспертиза промышленной безопасности аммиакопроводов высокого давления — это задача инженерного искусства, находящаяся на стыке материаловедения, механики разрушений, химии и строжайшего нормативного регулирования. Она является последним и самым важным рубежом проверки перед допуском в эксплуатацию или продолжением работы объекта, отказ которого недопустим. АНО ЭПЦ «Топ эксперт» обладает необходимым научно-техническим потенциалом и практическим опытом для проведения экспертизы такого уровня, обеспечивая надежный заслон на пути катастрофических аварий.
